Tipos de HMIs de tela sensível ao toque Schneider
O HMI de tela sensível ao toque Schneider é uma interface homem-máquina com tela sensível ao toque utilizada em ambientes industriais para monitorar e controlar máquinas e processos. A tela sensível ao toque permite que os operadores controlem as máquinas tocando nas telas, em vez de usar uma interface física. Isso melhora a eficiência e a facilidade de uso.
A Schneider oferece uma ampla família de HMIs, tipos de HMIs Altivar e Modicon:
- Altivar: A série Altivar ATV320/ ATV340 vem com HMI integrada. Eles oferecem diferentes modos de HMI: modo básico com Início/Parada e potenciômetro de velocidade, além de um display gráfico, modo avançado com tela sensível ao toque e menu personalizável e um modo de controle paralelo com entradas digitais.
- Modicon: Os CLPs Modicon têm displays gráficos integrados com diferentes especificações técnicas. O Modicon M241, M251 e M9G compactos têm funcionalidade básica de display gráfico embutido. O Modicon M268 vem com um display colorido embutido, 128 M de memória para aplicações e funcionalidade de servidor web embutido. Os CLPs de tela sensível ao toque Modicon TM271 e TM274 possuem telas coloridas TFT de 5,7'' a 10,4'' com portas USB e Ethernet para troca de dados.

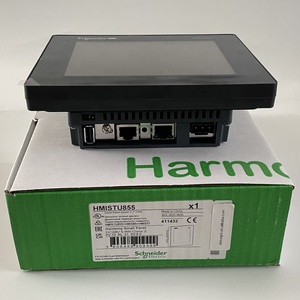

- Harmony: A série Harmony de HMIs vem em três séries principais: XBTGT, XBTG5 e XBTGC. A série XBTGT possui painéis de tela sensível ao toque, e as telas estão disponíveis em várias cores, incluindo monocromático, 256 cores e 16M cores. Os tamanhos dos painéis variam de 3,5 polegadas a 15 polegadas. A maioria dos modelos possui uma porta USB e Ethernet para conectividade e transferência de dados. A série XBTG5 possui telas sensíveis ao toque TFT que são legíveis à luz do sol para uso externo. Os painéis variam de 4 polegadas a 15 polegadas. A série XBTGC possui telas sensíveis ao toque gráficas econômicas para aplicações simples. A série suporta mais de 10 idiomas. Os tamanhos da tela variam de 4,3 polegadas a 10,1 polegadas.
Funções e Recursos
Os recursos da tela HMI da Schneider Electric são cruciais para seu desempenho otimizado em ambientes industriais e comerciais. Os principais recursos da tela incluem os seguintes:
- Conectividade: Os HMIs devem se comunicar com vários dispositivos em um sistema automatizado, incluindo CLPs, PACs, controladores e dispositivos de campo. As opções de conectividade do HMI Schneider incluem Ethernet para comunicação com outros dispositivos e portas seriais para comunicação direta com equipamentos mais antigos. A tela sensível ao toque também pode ser conectada a RFIDs e scanners de código de barras para entrada de dados e dispositivos móveis para monitoramento e controle remotos.
- Visualização: O papel principal do HMI de designer é visualizar dados do sistema de controle como informações legíveis para humanos. Isso é alcançado criando telas que exibem dados dinâmicos, como pressão, temperatura, níveis e variáveis de processo. Além disso, alarmes e tendências podem ser visualizados, permitindo que os operadores respondam rapidamente a quaisquer problemas. O registro de dados também é importante, para que os dados históricos possam ser armazenados para análise.
- Tela sensível ao toque: Todos os HMIs dependem muito da tela sensível ao toque como a principal interface de entrada. A tela sensível ao toque permite que os operadores naveguem pelos menus, ampliem dados importantes e acessem botões de controle. Projetar telas com botões grandes e navegação fácil melhora a experiência geral do usuário.
- Gerenciamento de Alarmes: O gerenciamento de alarmes é crucial para qualquer sistema HMI para aumentar a segurança e otimizar a ação de resposta a situações críticas. O HMI exibe centenas de alarmes, que são importantes para o operador tomar medidas corretivas. Os HMIs Schneider modernos possuem recursos de filtragem e priorização de alarmes para diferenciar alarmes críticos e não urgentes.
- Registro de Dados e Tendências Históricas: O HMI fornece dados em tempo real sobre o sistema de controle. No entanto, o registro de dados e a análise de tendências são importantes para tomar decisões comerciais. Os HMIs registram dados como temperatura, pressão e taxas de fluxo para análise histórica. Esses dados podem ser usados para auditorias, resolução de problemas e otimização do desempenho do sistema.
- Programação e Configuração: A funcionalidade só pode ser adicionada a uma interface homem-máquina depois que ela foi programada. Portanto, as ferramentas de software de engenharia usadas para programar o HMI têm um impacto significativo na produtividade. O design do sistema, a criação da tela e a configuração de conectividade devem ser simples e amigáveis para reduzir o tempo de programação. Além disso, ferramentas para depuração, testes e programação de emuladores são necessárias para a configuração eficiente do HMI.
Aplicações de HMIs de tela sensível ao toque Schneider
As aplicações para HMIs Schneider electric incluem monitoramento, gerenciamento de alarmes, gerenciamento de lotes (incluindo operações e produtos) e controle de máquinas. Outras aplicações incluem acesso móvel ou remoto a dados, SCADA, projeto de máquina ou peça e operações integradas e aprimoradas (que incluem transformação digital).
As aplicações para a série Harmony incluem o seguinte:
- Construtor de Máquinas: Os HMIs da Schneider fornecem uma solução flexível para fabricantes de máquinas para aprimorar as operações e funcionalidades das máquinas. As diferentes soluções, incluindo Harmony, permitem que os fabricantes de máquinas otimizem a eficiência e a produtividade de suas máquinas.
- Setor Industrial: A série Harmony é aplicável no setor industrial para otimizar operações e melhorar a produtividade e a eficiência. O setor industrial inclui diferentes indústrias, como petróleo e gás, manufatura e mineração.
- Indústria de Processos: Os HMIs Schneider são essenciais na indústria de processos para monitorar parâmetros críticos e controlar processos e funções essenciais. A indústria de processos inclui setores como farmacêutico, químico e processamento de alimentos.
- Parceiro OEM: Os dispositivos de tela sensível ao toque HMI são importantes no mercado de fabricantes de equipamentos originais (OEMs) para integrar em máquinas e fornecer um dispositivo amigável para acessar dados vitais. Os HMIs podem ser personalizados, tornando-os adequados para diferentes tipos de máquinas.
- Energia e Serviços Públicos: As empresas de energia e serviços públicos usam HMIs da série Harman para monitorar e controlar operações em geração de energia, serviços públicos e outros campos relacionados. Os HMIs fornecem uma solução para os usuários acessarem e controlarem operações em geração de energia e gerenciamento de serviços públicos.
- Marítimo: Os HMIs da série Harmony permitem o monitoramento e controle de operações no transporte marítimo e em outras indústrias relacionadas por meio de seu aplicativo. Os produtos da série Harmony são adequados para uso na indústria marítima devido à sua resistência a altas temperaturas e umidade. Isso torna os HMIs ideais para uso em ambientes marítimos caracterizados por altas temperaturas e umidade.
- (Setor de Manufatura: Os HMIs são cruciais no setor de manufatura, pois facilitam a integração de máquinas, o que resulta em um aumento significativo na produtividade e eficiência. O setor de manufatura inclui várias indústrias, como produção de automóveis, manufatura de eletrônicos e produção têxtil.)
Como escolher o HMI de tela sensível ao toque Schneider
Ao comprar um HMI de tela sensível ao toque Schneider à venda, o tipo que será adquirido terá influência sobre quais são os requisitos de aplicação. Os requisitos de aplicação ajudarão a determinar os critérios que serão usados para escolher o HMI apropriado. Dessa forma, os recursos do dispositivo podem ser combinados com as necessidades.
O ambiente em que o HMI será utilizado ou instalado deve ser levado em consideração. Será instalado em uma sala de controle ou no campo? As configurações na sala de controle são suaves, e os HMIs não precisarão lutar contra poeira, luz solar ou umidade. No entanto, os HMIs usados no campo devem ter características robustas para resistir às condições desafiadoras do ambiente. Por causa disso, o design do HMI deve corresponder ao ambiente circundante.
Ao escolher o tamanho e a resolução ideais da tela, os requisitos de aplicação serão novamente importantes. Ao selecionar um HMI, sua legibilidade e toque rápido na tela devem ser considerados. Tamanhos de tela específicos terão qualidades específicas e serão capazes de atender às necessidades específicas do aplicativo. Isso incluirá especificações de desempenho, incluindo velocidade da CPU, memória e capacidade de armazenamento; aplicações mais complexas exigirão mais recursos.
A série principal de HMI Schneider oferece diferentes tipos de HMIs. A seleção da série também pode influenciar a decisão sobre recursos e especificações. O design de várias séries varia, assim como suas capacidades. Séries maiores e mais avançadas podem ser adequadas para aplicações mais complexas. Os clientes também podem comparar preços de fornecedores e serviços pós-venda para diferentes séries antes de fazer uma compra em massa.
Schneider touch screen hmi FAQ
P1: Qual é o objetivo do HMI em sistemas de automação industrial?
A1: O objetivo do HMI em sistemas de automação industrial é fornecer aos operadores uma interface amigável para monitorar e controlar máquinas e processos. Permite a interpretação fácil de dados, controle do sistema e tomada de decisões, garantindo operações eficientes e seguras.
P2: Qual a diferença entre um CLP e um HMI?
A2: A diferença entre um CLP e um HMI está em sua função. Um CLP (Controlador Lógico Programável) é um computador industrial robusto usado para automatizar tarefas recebendo entradas de sensores e controlando saídas para máquinas. Em contraste, um HMI (Interface Homem-Máquina) é um dispositivo de tela sensível ao toque que permite que os operadores interajam com o CLP ou controlador, exibindo dados em formato gráfico.
P3: Quais são os benefícios de usar HMIs?
A3: Os benefícios de usar HMIs incluem melhor usabilidade, o que simplifica a operação de máquinas complexas; maior produtividade, pois os HMIs permitem resposta rápida a alterações no status do sistema; visualização eficaz de dados, que auxilia na melhor compreensão do desempenho do sistema; e maior segurança, pois os HMIs incorporam alarmes e orientam os operadores por meio de procedimentos seguros.
