Placa PCB de refrigerador

Tipos de placas de circuito impresso (PCB) de geladeira

Uma **placa de PCB de geladeira** é um circuito eletrônico que controla diferentes funções de uma geladeira. Ela melhora a eficiência energética, ajuda a manter as temperaturas e aumenta a durabilidade do usuário. O tipo de placa de PCB depende do modelo e design da geladeira. Aqui estão alguns tipos comuns de PCBs de geladeira.

• PCB de degelo

  Esta PCB é responsável pelo processo de degelo em uma geladeira ou freezer. Funciona bem em modelos sem gelo. Durante a operação, a geladeira aquecerá a serpentina do evaporador. O processo de degelo eliminará o acúmulo de gelo ou geada. Consequentemente, esta PCB de degelo aumentará a circulação de ar, a eficiência energética e o resfriamento ideal.

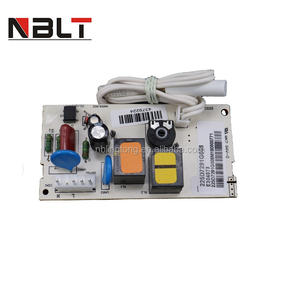

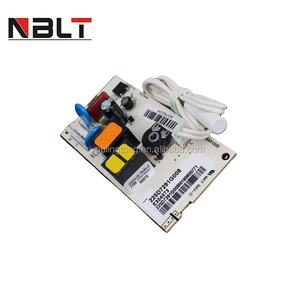

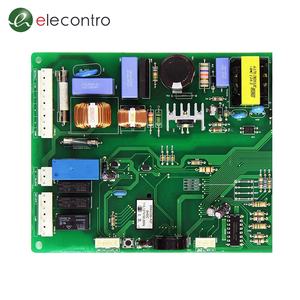

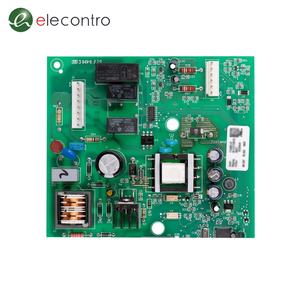

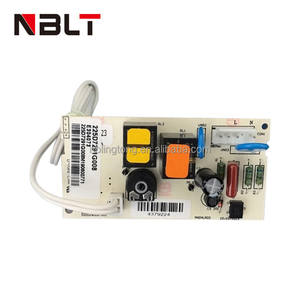

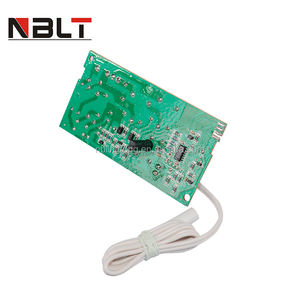

• PCB de controle

  A placa de PCB de controle é um componente significativo da geladeira. Ela regula e supervisiona todo o sistema de refrigeração. Na maioria dos casos, os usuários encontrarão a PCB de controle dentro do painel de controle principal da geladeira. Ela controla os níveis de temperatura, a velocidade do ventilador e a operação do compressor. Além disso, esta placa também protege a geladeira contra sobrecarga ou surtos de energia.

• PCB de exibição

  Esta PCB geralmente está localizada na parte externa da geladeira. Ela vem em diferentes formas e tamanhos, dependendo do modelo. A função principal de uma PCB de exibição é mostrar a temperatura dentro da geladeira ou freezer. Também pode mostrar outras informações, como o alarme de status da porta, o modo de operação e os códigos de erro de diagnóstico.

• PCB de temporizador

  A PCB de temporizador é um componente comum encontrado em muitas geladeiras. Ela desempenha um papel fundamental na regulação dos intervalos de degelo. Na maioria dos casos, a PCB de temporizador controlará o aquecedor de degelo. Ela será ativada ou desativada dependendo das necessidades de degelo. Além disso, esta PCB de temporizador controla os ciclos do compressor para garantir um resfriamento consistente.

• PCB do motor do ventilador

  A PCB do motor do ventilador controla a operação dos ventiladores de refrigeração dentro da geladeira. Ela regula o fluxo de ar, mantendo a temperatura e a eficiência energética. Este ventilador pode estar localizado na parte traseira da geladeira ou dentro do compartimento da geladeira. A PCB do motor do ventilador controla a velocidade do ventilador e promove o resfriamento eficaz.

Funções e características da placa de PCB de geladeira

As funções das placas de circuito de geladeira são numerosas e ajudam a manter os alimentos na geladeira em temperaturas ideais de armazenamento seguro. Aqui estão algumas das principais funções da PCB de geladeira a serem incluídas:

• Controle de temperatura: uma das funções principais de uma placa de circuito impresso (PCB) em uma geladeira é regular e manter a temperatura desejada dentro dos compartimentos da geladeira e do freezer. Ela faz isso monitorando a temperatura com a ajuda de sensores de temperatura. Também controla o compressor, os ventiladores do evaporador e outros componentes para garantir que a temperatura permaneça dentro da faixa definida.
• Exibição de temperatura: para aumentar a conveniência e melhorar a eficiência, as PCBs de geladeira são projetadas com recursos de exibição. Isso pode incluir luzes LED que indicarão a temperatura atual no compartimento da geladeira. Alguns modelos de ponta podem até exibir a temperatura em tempo real nos compartimentos do freezer ou da geladeira para garantir que os alimentos sejam armazenados com segurança.
• Eficiência energética: com melhor isolamento e recursos de economia de energia, como controle otimizado do compressor integrado à PCB da geladeira, a eficiência energética é aprimorada significativamente. Além disso, existem componentes como sensores de tensão e corrente para monitorar continuamente o consumo de energia e ajustar a operação da geladeira para minimizar o uso de energia, otimizando sua eficiência.
• Controle de degelo: o controle de degelo é uma função importante da PCB da geladeira. Em uma geladeira sem gelo, quando o gelo nas serpentinas do evaporador atinge uma determinada espessura, a placa de controle da geladeira inicia um ciclo de degelo. Isso é mais comum em geladeiras com degelo automático. Durante o ciclo, o compressor da geladeira para e o aquecedor do evaporador é ativado para derreter o gelo.
• Função de alarme da porta: este é um sistema de alerta básico da geladeira. Quando a porta fica aberta por um período prolongado, pode causar o mau funcionamento de todo o sistema, colocando em risco os alimentos armazenados na geladeira. Se a porta ficar aberta, o alarme da porta soará para indicar que algo está errado, e medidas corretivas podem ser tomadas imediatamente.

Cenários da placa de PCB de geladeira

Uma placa de PCB de geladeira encontra uso em vários cenários em diferentes setores. Suas aplicações incluem o seguinte;

• Controle de refrigeração

  A função principal de uma geladeira é fornecer refrigeração. Uma placa de PCB de geladeira é essencial para controlar o sistema de refrigeração de uma geladeira. Ela regula as temperaturas de acordo com as preferências do usuário.

• Controle de regulação de temperatura

  Uma PCB de geladeira é essencial para regular a temperatura de uma geladeira, dependendo dos parâmetros definidos pelo usuário. Ela consegue isso monitorando e controlando a pressão do refrigerante. A pressão adequada do refrigerante garante uma temperatura bem equilibrada dentro da geladeira.

• Sistemas de degelo

  Os sistemas de degelo são componentes cruciais de uma geladeira. Eles impedem o acúmulo de gelo que pode prejudicar o funcionamento suave de uma geladeira. Uma geladeira congelada pode causar perdas massivas na indústria alimentícia. Os sistemas de degelo dependem da PCB da geladeira para funcionar corretamente. A placa de circuito eletrônico controla os ciclos de degelo em geladeiras manuais e automáticas. Ela ativa os elementos de aquecimento, o ventilador e a bandeja de drenagem em caso de transbordamento. A bandeja de drenagem coleta a água derretida que a PCB direciona para o dreno na parte inferior da geladeira.

• Controle de interruptor de porta e luz

  O interruptor de porta controla as luzes internas de uma geladeira. O interruptor permite que a luz ligue ou desligue quando a porta da geladeira abre ou fecha. A placa de PCB ajuda a monitorar o interruptor de porta. Também controla os sistemas de iluminação, permitindo que os usuários vejam dentro da geladeira mesmo na escuridão.

• Gerenciamento de alimentação

  Como qualquer outro eletrodoméstico, uma geladeira depende de uma fonte de alimentação confiável para funcionar. A PCB da geladeira é útil para a regulação e o gerenciamento da fonte de alimentação. Ela controla os níveis de tensão, protegendo os componentes elétricos sensíveis de danos causados por flutuações de tensão. Além disso, esta placa de circuito gerencia o consumo de energia, melhorando a eficiência.

• Sensores e monitoramento

  Vários sensores instalados em uma geladeira desempenham um papel crucial no monitoramento e na medição de parâmetros importantes. Esses parâmetros incluem temperatura, umidade e status da porta. As informações dos sensores ajudam a tomar decisões e garantir o bom funcionamento da geladeira. A PCB da geladeira conecta todos os sensores, facilitando a coleta e a transmissão de dados. Ela reúne os sensores usados para monitorar parâmetros como temperatura, umidade e status da porta. A intersecção dos sensores com a PCB permite o bom funcionamento da geladeira.

• Controle do compressor

  As placas de PCB de geladeira desempenham um papel fundamental no funcionamento de uma geladeira. Elas controlam todas as funções, garantindo desempenho e eficiência ideais. Da interface do usuário ao monitoramento de sensores, as placas de PCB de geladeira facilitam o funcionamento de uma geladeira.

Como escolher placas de PCB de geladeiras

A PCB de geladeira certa pode melhorar significativamente o desempenho de um sistema de refrigeração. Vários fatores devem ser considerados para selecionar a mais adequada. Eles incluem;

• Classificação de corrente e número de terminais: a classificação de corrente de uma PCB de geladeira deve corresponder à capacidade de corrente do sistema de refrigeração. Isso garante uma operação suave. Além disso, considere o número de terminais na PCB. Ela deve ter terminais suficientes para acomodar as conexões necessárias pelo sistema.
• Tipo de montagem: as PCBs de geladeira normalmente são montadas na caixa da geladeira ou sob o compressor. Escolha uma PCB com um tipo de montagem adequado, seja montagem em orifício ou montagem em superfície, para garantir compatibilidade com o espaço disponível na geladeira.
• Classificação de tensão: a placa de PCB de geladeira de tensão deve ser capaz de lidar com os níveis de tensão presentes no sistema de refrigeração. Isso garante operação segura e eficiente sem danificar os componentes.
• Tipo de componentes: diferentes tipos de componentes eletrônicos podem ser encontrados em placas de PCB de geladeira, como termistores, capacitores, resistores, diodos, relés e transistores. Eles desempenham várias funções, como detecção de temperatura, controle, filtragem de alimentação, e proteção de circuito. Analise as especificações de cada componente para garantir que atendam aos requisitos da aplicação pretendida.
• Temperatura de operação: considere a faixa de temperatura de operação da PCB da geladeira. Isso garante desempenho confiável sob as condições de trabalho pretendidas. Além disso, verifique a tolerância à temperatura de todos os componentes para evitar danos ou falhas.
• Projeto e layout: uma PCB bem projetada garante o bom funcionamento do circuito e minimiza problemas como interferência eletromagnética e degradação do sinal. Verifique o projeto e o layout para recursos como largura da trilha, espaçamento, tamanhos dos vias e posicionamento dos componentes.
• Volume de produção: se você estiver encomendando PCBs em massa, considere o volume de produção. Isso ajudará a escolher um fabricante que possa atender à quantidade dentro de um prazo razoável, mantendo os padrões de qualidade. Além disso, verifique se o fabricante pode produzir PCBs em diferentes tipos de materiais, como FR-4, alumínio ou cobre, para atender a várias aplicações.
• Recursos adicionais: quaisquer recursos adicionais, como conectores personalizados, marcações de serigrafia, revestimento de ouro ENIG ou revestimento conformal também devem ser especificados. Eles podem melhorar a funcionalidade, a estética e a longevidade da PCB.

FAQ da placa de PCB de geladeira

P1: Uma geladeira pode funcionar sem uma PCB?

A1: Não, é impossível. A PCB lida com funções necessárias, como regular a temperatura, a operação do compressor e o controle geral do processo de refrigeração. Sem ela, a geladeira não pode funcionar conforme o esperado.

P2: Qual tipo de PCB é usado em geladeiras?

A2: Existem dois tipos principais de PCBs encontrados em geladeiras: PCBs analógicas e PCBs digitais. As PCBs analógicas usam componentes eletrônicos básicos, como termistores e relés, para controlar as funções da geladeira. Elas são normalmente encontradas em modelos de geladeira mais antigos. As PCBs digitais, por outro lado, incorporam microcontroladores e uma série de componentes digitais que oferecem controle mais preciso e recursos adicionais. A maioria das geladeiras modernas vem equipada com PCBs digitais.

P3: O que causa a falha da PCB em uma geladeira?

A3: Vários fatores podem contribuir para a falha da PCB. Idade e desgaste são causas comuns, particularmente em modelos de geladeira mais antigos. Surtos de energia, flutuações de tensão e problemas elétricos podem danificar a PCB. A exposição à umidade, altas temperaturas e ventilação inadequada podem causar corrosão, superaquecimento e danos aos componentes na placa. Além disso, o uso inadequado da geladeira, como sobrecarga de circuitos ou ignorar recursos de segurança, pode sobrecarregar a PCB e levar à falha.
