Trocador de calor tubular industrial

Tipos de trocadores de calor de tubo e casco industriais

Um trocador de calor de tubo e casco industrial é um dispositivo em que a transferência de calor ocorre entre dois ou mais fluidos. Um fluido está nos tubos, enquanto o outro está no casco que envolve os tubos. Os trocadores de calor podem ser classificados com base no arranjo de fluxo neles, e estes incluem:

• Trocador de calor de contrafluxo: Em um trocador de calor de contrafluxo, tanto o fluido do lado do casco quanto o fluido do lado do tubo fluem em direções opostas. Este arranjo de fluxo oferece uma grande diferença de temperatura entre os dois fluidos ao longo do comprimento do trocador de calor. Isso torna a unidade mais compacta, requerendo menos espaço no chão e mais leve do que um trocador de calor de fluxo paralelo para atingir o mesmo dever térmico. Os trocadores de calor de contrafluxo são tipicamente mais eficientes do que outros tipos.
• Trocador de calor de fluxo paralelo: Em um trocador de calor de fluxo paralelo, tanto o fluido do lado do casco quanto o fluido do lado do tubo fluem na mesma direção. Embora os trocadores de calor de fluxo paralelo sejam mais fáceis de construir, eles são menos eficientes do que os trocadores de calor de contrafluxo e de fluxo cruzado. Além disso, eles podem exigir uma queda de temperatura mais significativa para atingir seu dever térmico pretendido.
• Trocador de calor de fluxo cruzado: Um trocador de calor de fluxo cruzado apresenta um fluido que flui perpendicularmente a um segundo fluido. O primeiro fluido pode estar nos tubos, enquanto o segundo está na bandeja ou vice-versa. O trocador de calor geralmente possui tubos agrupados ou não agrupados. Agrupamento é a opção mais comum. Embora os trocadores de calor de fluxo cruzado sejam menos eficientes do que os trocadores de calor de contrafluxo, seu design permite construções e configurações mais flexíveis.

Um trocador de calor também pode ser categorizado com base em sua construção a partir do seguinte:

• Trocador de calor espiral: A transferência de calor ocorre em um trocador de calor espiral através de uma tira de metal enrolada. Ambos os fluidos então fluem em paralelo em canais separados. Os trocadores de calor espirais são tipicamente mais compactos do que outros tipos e geralmente têm maior eficiência térmica.

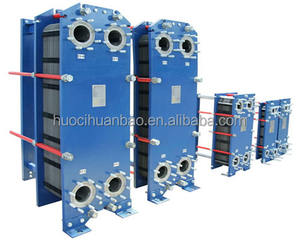

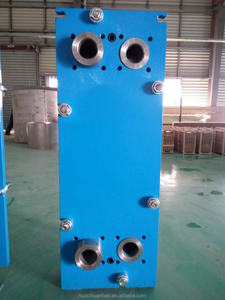

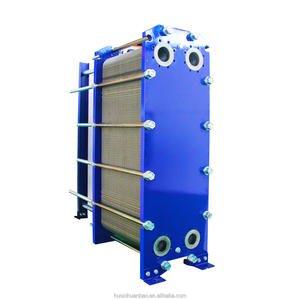

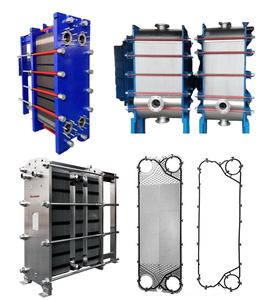

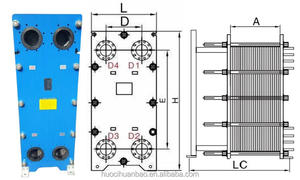

• Trocador de calor de placas: Em um trocador de calor de placas, dois fluidos fluem entre uma série de placas corrugadas. Cada placa é separada por uma moldura. Esta moldura é uma moldura de placa fixa ou móvel. Os trocadores de calor de placas são tipicamente mais eficientes do que os trocadores de calor de casco e tubo. Eles também ocupam menos espaço do que os trocadores de calor de casco e tubo.

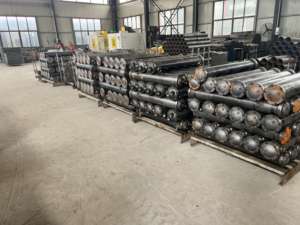

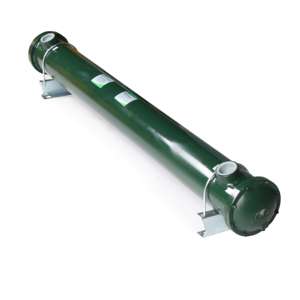

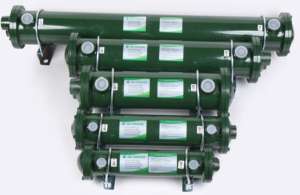

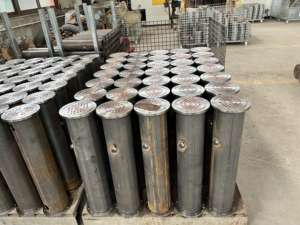

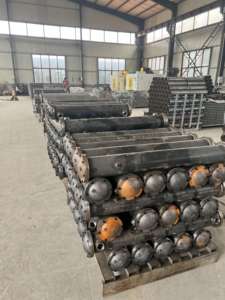

• Trocador de calor de casco e tubo: O trocador de calor de casco e tubo consiste em feixes de tubos dentro de um casco cilíndrico. A transferência de calor ocorre entre os fluidos que fluem pelos tubos e o espaço entre os tubos e o casco. Os trocadores de calor de casco e tubo são os tipos de trocadores de calor mais populares, em parte porque são fáceis de limpar e manter.

Especificação e manutenção de trocadores de calor de tubo e casco industriais

As especificações dos trocadores de calor de tubo e casco industriais variam dependendo do fabricante, modelo e aplicação. As seguintes especificações devem dar uma ideia geral do que parece.

• Capacidade: A capacidade do trocador de calor de tubo e casco é a quantidade de calor que ele transfere em um determinado tempo. É geralmente medida em watts ou BTUs.
• Dimensões gerais: Suas dimensões gerais, ou seja, comprimento, largura e altura, são influenciadas pelo projeto e número de tubos. Por exemplo, um trocador de calor de tubo e casco típico pode ter dimensões gerais de 1.000 mm x 800 mm x 1.200 mm.
• Diâmetro do casco: É o diâmetro externo do casco cilíndrico. O diâmetro do casco afeta diretamente a área de troca de calor. Por exemplo, o diâmetro do casco de um trocador de calor de tubo e casco industrial típico pode ser de cerca de 600 mm.
• Diâmetro do tubo: Refere-se ao diâmetro dos tubos localizados dentro do casco. Como o diâmetro do casco, o diâmetro do tubo também afeta a área de superfície de troca de calor. Um diâmetro comum do tubo varia de 20 mm a 30 mm.
• Material: Os trocadores de calor de tubo e casco industriais são comumente feitos de materiais como aço inoxidável, aço carbono e liga.

Manter um trocador de calor de tubo e casco industrial é crucial para sua operação contínua, eficiência e vida útil. As seguintes dicas de manutenção de trocadores de calor de tubo e casco industriais ajudarão.

• Limpezas regulares: Um trocador de calor de tubo e casco industrial deve ser limpo regularmente para remover quaisquer depósitos ou contaminantes. Agendar limpezas ajuda a evitar incrustações, o que pode afetar a eficiência da transferência de calor e as quedas de pressão.
• Inspeção: A inspeção regular do dispositivo é necessária para detectar sinais de danos, corrosão ou vazamentos. Os operadores podem identificar problemas potenciais com antecedência e realizar reparos rápidos para prolongar a vida útil do trocador de calor.
• Monitoramento de desempenho: Mantenha o controle de parâmetros críticos, como queda de pressão, temperaturas de entrada/saída e taxas de fluxo. Defina o nível de referência e procure desvios. Uma mudança repentina pode indicar possível incrustação, mau funcionamento do equipamento ou vazamento. Tome as medidas necessárias imediatamente.
• Controle do tratamento da água: Se o trocador de calor de tubo e casco industrial utiliza água de refrigeração, é imperativo garantir o tratamento adequado. Água com alto teor mineral pode levar à incrustação e à formação de incrustações.
• Manutenção preventiva: Realize manutenção preventiva regular e garanta que componentes como bombas, válvulas e controles conectados ao trocador de calor estejam em boas condições.
• Lubrificação adequada: Os trocadores de calor possuem peças móveis que requerem lubrificação. Certifique-se de que os lubrificantes sejam da qualidade correta e em quantidade adequada.

Cenários

Os trocadores de calor de tubo industriais podem ser usados em muitas indústrias. Aqui estão algumas indústrias que comumente usam trocadores de calor de tubos e como eles os usam.

• Geração de Energia

  Os trocadores de calor ajudam a produzir energia a partir de combustíveis fósseis, combustíveis nucleares e energia renovável. Esses trocadores de calor de tubo e casco industriais transferem calor dos gases de combustão, vapor ou fluidos quentes para produzir energia. Eles também são usados para resfriar ou controlar a temperatura de gases e fluidos em sistemas de geração de energia.

• Processamento Petroquímico e Químico

  Em plantas de produção química, os trocadores de calor de tubos desempenham um papel importante. Eles são usados para reações e processos como condensação, destilação e absorção. Os trocadores garantem que as reações químicas ocorram adequadamente, gerenciando e controlando a temperatura de misturas de reação e produtos químicos.

• Exploração de Petróleo e Gás

  Os trocadores de calor têm muitas aplicações na indústria de petróleo e gás. Eles são usados para processar petróleo bruto, refinar petróleo e extrair gás natural. Além disso, os trocadores de calor de tubos podem ser encontrados em equipamentos de fraturamento hidráulico, plataformas offshore, unidades de separação de gás e muito mais.

• Alimentos e Bebidas

  Os fabricantes de alimentos e bebidas usam trocadores de calor de tubos para pasteurizar, esterilizar, resfriar e aquecer vários produtos alimentícios e bebidas. Os trocadores permitem processar alimentos e bebidas adequadamente, respeitando os padrões de higiene e sanidade.

• Sistemas HVAC

  Os trocadores de calor são elementos úteis em sistemas de ar condicionado e ventilação. Os trocadores transferem calor entre duas correntes de ar ou entre ar e água. Eles garantem o bom funcionamento das unidades de ar condicionado e economizam energia.

• Papel e Celulose

  Os trocadores de calor são usados para controlar a temperatura e resfriar componentes no processamento de polpa e papel. Eles também são usados nos sistemas de recuperação de produtos químicos e água dentro do circuito fechado.

• Mineração e Metalurgia

  Na mineração e metalurgia, os trocadores de calor são importantes para recuperar calor, controlar temperaturas e processar minerais e metais. Os dispositivos são amplamente utilizados nas áreas de extração de minérios metálicos, fundição e refino.

• Indústria Naval

  Na indústria naval, os trocadores de calor de tubos são partes essenciais dos sistemas de refrigeração para motores, geradores e equipamentos auxiliares. Eles desempenham o papel de remover o excesso de calor de fluidos de trabalho e lubrificantes, garantindo o funcionamento adequado e estável dos equipamentos marítimos.

Como escolher trocadores de calor de tubo e casco industriais

Ao escolher um trocador de calor de tubo e casco industrial, vários fatores são importantes de ambos os lados: as necessidades da aplicação e as características de desempenho dos trocadores de calor disponíveis.

• Atenda às necessidades: Compreenda os requisitos específicos de transferência de calor. Isso inclui os fluidos a serem aquecidos/resfriados, suas taxas de fluxo e quaisquer considerações especiais, como toxicidade ou pressão.
• Compatibilidade de fluidos: Certifique-se de que o material do casco e do tubo possa suportar a temperatura, pressão e propriedades químicas dos fluidos. Por exemplo, fluidos corrosivos podem exigir materiais ou revestimentos especiais.
• Espessura: Escolha um trocador de calor com espessuras de parede que proporcionem durabilidade sem adicionar custo desnecessário. Paredes finas economizam dinheiro, mas as grossas podem durar mais, especialmente em condições adversas.
• Tipos de conexão: Escolha um trocador de calor de tubo industrial com os tipos de conexão (flangeados, rosqueados, etc.) que combinem com seu sistema de tubulação para uma integração fácil e segura.
• Necessidades de manutenção: Considere os requisitos de manutenção, como limpeza e substituição de peças no trocador de calor, podem afetar os custos operacionais de longo prazo. Os trocadores de calor de casco e tubo precisam de limpeza periódica devido à incrustação.
• Espaço de instalação: Verifique se há espaço suficiente para o trocador de calor e quaisquer sistemas auxiliares necessários, como bombas e válvulas.
• Custo: O preço de compra inicial é importante, mas considere o custo do ciclo de vida geral do trocador de calor industrial, incluindo eficiência energética, manutenção e despesas operacionais.

Perguntas e Respostas sobre o Trocador de Calor de Tubo e Casco Industrial

P1: Quais são as dicas de manutenção para um trocador de calor industrial?

A1: Inspeção visual regular, limpeza, teste de vazamento, desincrustação química, verificação das taxas de fluxo, monitoramento da diferença de temperatura, verificação da queda de pressão e reparo oportuno podem ajudar a manter.

P2: Quais são os sinais de um trocador de calor industrial que precisa de reparo?

A2: O trocador de calor de tubo e casco mostrará alguns sinais comuns se precisar de reparo. Esses podem incluir vazamento de fluido, aumento irregular da temperatura dentro do trocador, queda significativa na eficiência da transferência de calor ou bloqueio no fluxo. Além disso, pode haver corrosão ou incrustação nos tubos. Alguns trocadores de calor também podem rachar ou danificar-se. Todos esses sinais indicam que o trocador de calor de casco e tubo deve ser reparado imediatamente.

P3: Qual é a vida útil do equipamento de trocador de calor industrial?

A3: Em média, os trocadores de calor industriais podem durar de 10 a 20 anos ou até mais se forem mantidos adequadamente e verificados rotineiramente para reparos. No entanto, a vida útil real pode depender do material, das condições de operação, da manutenção e da qualidade do trocador de calor.

P4: Quais são os tipos de trocadores de calor de tubo e casco?

A4: Existem vários tipos de trocadores de calor de tubo e casco, cada um projetado para atender a aplicações específicas. O mais comum é o trocador de calor de casco e tubo regular, que é usado para aquecimento e resfriamento. Em seguida, há o trocador de calor de tubo duplo, que consiste em dois tubos concêntricos. O outro é o trocador de calor refrigerado a ar, que usa ar como meio de refrigeração. Outros tipos incluem o trocador de calor de cabeçote flutuante, o trocador de calor espiral, o trocador de calor soldado e o trocador de calor de placas e quadros, etc.
