Trocador de calor ideal

Tipos de trocadores de calor

TROCADORES DE CALOR são elementos cruciais de máquinas usadas para transferir calor entre fluidos. Os fluidos podem ser líquidos, gases ou uma combinação de ambos. Existem vários tipos de trocadores de calor para diferentes aplicações.

• Trocadores de calor de casco e tubo: O tipo mais clássico de trocador de calor. Um trocador de calor de casco e tubo consiste em uma série de tubos agrupados dentro de um casco cilíndrico. Normalmente, um fluido passa pelos tubos enquanto um segundo fluido flui ao redor do tubo dentro do casco. O calor é transferido do primeiro fluido para o segundo fluido através das paredes dos tubos.
• Trocadores de calor espirais: Um trocador de calor espiral é um tipo de trocador de calor com duas passagens de fluxo espirais. Enquanto isso, dois fluidos são canalizados respectivamente através das passagens espirais externas e internas. A condução ocorre na partição entre as passagens externas e internas, levando à transferência de calor entre ambos os fluidos. Os benefícios dos trocadores espirais são a menor necessidade de área e a transferência de calor eficiente, para citar apenas alguns.

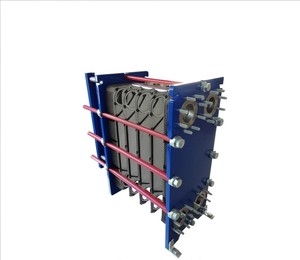

• Trocadores de calor de placas: Os trocadores de calor de placas consistem em várias placas finas com uma alta área de superfície. Semelhantes aos trocadores de casco e tubo, as placas também permitem a transferência de calor entre dois fluidos. Ambos os fluidos fluem por espaços alternados entre as placas. Comparados aos trocadores de calor tradicionais, os trocadores de calor de placas têm uma eficiência de transferência de calor muito maior devido à maior área de superfície fornecida pelas placas.
• Trocadores de calor resfriados a ar: Também conhecidos como refrigeradores de ar ou baterias de refrigeradores de ar. Um trocador de calor resfriado a ar é projetado para usar o ar ambiente como meio de resfriamento para remover o calor de um fluxo de processo. Isso permite a transferência de calor entre o fluxo de processo e o ar. Posteriormente, ele pode usar ventiladores, tiragem natural ou tiragem forçada para promover a transferência de calor.
• Trocadores de calor de tubo duplo: Um trocador de calor de tubo duplo consiste em um tubo externo grande e um tubo interno menor. O pequeno tubo interno é referido como o núcleo central ou u e está localizado dentro do tubo externo. Normalmente, um fluido flui pelo tubo interno, enquanto um segundo fluido flui pelo tubo externo. Os trocadores de tubo duplo são frequentemente chamados de trocadores de calor de fluxo único porque permitem que os fluidos fluam em configurações de contracorrente ou corrente única.

Especificações e Manutenção

• Tamanho:

  Trocadores de calor industriais podem ser gigantescos; mesmo os padrões costumam ter o tamanho de uma sala, e os modelos personalizados podem ser tão grandes quanto um prédio. Um trocador de calor médio pode ter de 8 a 10 pés de largura e de 20 a 25 pés de altura.

• Área de Superfície:

  As áreas de superfície típicas ficam entre 30.000 e 50.000 pés quadrados, embora algumas máquinas industriais possam chegar a 250.000 pés quadrados ou mais.

• Material:

  Os trocadores de calor são principalmente construídos em aço inoxidável. Aço carbono, cobre e várias ligas também são usados ​​em certos trocadores de calor, dependendo da necessidade em questão.

• Capacidade:

  A capacidade de um trocador de calor é a quantidade de calor que ele pode transferir. Muitos trocadores de calor industriais têm a capacidade de lidar com um enorme fluxo de fluidos industriais - entre 10 milhões e 45 milhões de galões por dia.

• Função:

  O trabalho de uma máquina de trocador de calor pode variar. Alguns trocadores de calor são destinados a resfriar coisas (resfriadores ou condensadores), enquanto outros são feitos para aquecer coisas (aquecedores ou caldeiras). Então, existem aqueles que apenas mudam de fase, como passar de gás para líquido (evaporadores).

• Inspeção Regular:

  Fique atento a quaisquer vazamentos e corrija-os imediatamente, pois até pequenos vazamentos podem causar problemas. Procure rachaduras, sinais de corrosão ou qualquer coisa que pareça fora do comum. Verificar a condição da junta também é inteligente, especialmente se um trocador de calor de junta ideal faz parte dele. Certifique-se de que os componentes da válvula ainda estão funcionando corretamente e procure por qualquer sinal que possa indicar entupimento.

• Limpeza:

  Os trocadores de calor exigem limpeza periódica para garantir que sua eficiência permaneça ideal. Dependendo do tipo de trocador de calor (casco e tubo, placa e estrutura, resfriado a ar, etc.), o método de limpeza variará. Pode envolver limpeza química, jateamento de água ou até mesmo o uso de técnicas de escovação e raspagem. Não, limpar nem sempre significa remover sujeira; às vezes, também significa fazer coisas para evitar que a sujeira se desenvolva.

• Monitoramento de Eficiência:

  É crucial monitorar o desempenho. Verifique as temperaturas e taxas de fluxo do fluido regularmente, pois qualquer pequena queda na eficiência pode levar a um aumento drástico nos custos gerais de energia. Considere instalar sensores e alarmes que indicarão quando as temperaturas ou outros parâmetros não estiverem onde deveriam estar.

• Manutenção Preventiva:

  Alguns componentes são banais, mas cruciais; são os selos, juntas e válvulas. Agende substituições periódicas para evitar falhas repentinas. Isso se aplica especialmente aos trocadores de calor de aço inoxidável ideais porque uma falha repentina do selo pode levar a resultados desastrosos.

Aplicações de trocadores de calor ideais

Um trocador de calor ideal é um dispositivo versátil usado em várias indústrias e setores para transferir calor entre dois ou mais fluidos sem misturá-los. Aqui estão algumas aplicações típicas de um trocador de calor ideal.

• Indústrias de geração de energia

  Os trocadores de calor ideais são comumente usados ​​em indústrias de geração de energia, como usinas nucleares, solares e de combustíveis fósseis. Os trocadores de calor transferem calor da combustão de combustíveis fósseis ou reações nucleares para a água para produzir vapor que aciona turbinas para gerar eletricidade.

• Processamento de alimentos

  Na indústria de processamento de alimentos, um trocador de calor ideal pasteuriza, esteriliza e resfria produtos alimentícios. Por exemplo, os trocadores de calor de placas são amplamente utilizados para a pasteurização de produtos lácteos, sucos e alimentos líquidos para garantir a segurança alimentar e prolongar a vida útil.

• Sistemas de ar condicionado e refrigeração

  Um trocador de calor ideal está no centro dos sistemas de ar condicionado e refrigeração. Ele transfere calor de espaços internos para o exterior (ou vice-versa) através do ciclo de compressão de vapor para resfriar ou aquecer o ar em edifícios, veículos e eletrodomésticos.

• Sistemas HVAC

  Os trocadores de calor também são usados ​​em sistemas HVAC para recuperar calor do ar de exaustão ou transferir calor entre o ar de fornecimento e a água. Isso melhora a eficiência do sistema e reduz o consumo de energia para fins de aquecimento e refrigeração.

• Processamento químico

  Os trocadores de calor são amplamente utilizados na indústria de processamento químico para realizar reações, condensar vapores, resfriar reatores e recuperar calor. Eles são essenciais para otimizar processos, melhorar a qualidade do produto e minimizar o consumo de energia em operações de fabricação química.

• Aplicações marítimas

  Os trocadores de calor são comumente usados ​​em aplicações marítimas, incluindo navios, barcos e submarinos, para resfriar motores, gerenciar sistemas de geração de energia e lidar com outras necessidades de transferência de calor em equipamentos e infraestrutura marítima.

Como escolher o trocador de calor ideal

Ao investir em trocadores de calor para processos industriais, é importante considerar como escolher trocadores de calor com base nessas aplicações. Os seguintes fatores-chave devem orientar o primeiro planejamento para o lado da demanda da cadeia de suprimentos.

• Arranjo de fluxo: Entenda qual arranjo de fluxo funciona melhor para atender às necessidades do lado da demanda. Os arranjos de contrafluxo são geralmente mais eficazes, mas alguns processos têm restrições que só permitem o uso de arranjos paralelos ou de fluxo cruzado. Se os arranjos de fluxo paralelo funcionassem melhor devido a requisitos de construção simples, permaneça com interfaces amigáveis ​​ao usuário, escolha facilmente diagramas esquemáticos de trocadores de calor de fluxo paralelo e escolha interfaces de fluxo paralelo que funcionem melhor. As interfaces de calor são onde o calor realmente vai para outras coisas. Os arranjos de interface de contrafluxo, paralelo ou de fluxo cruzado aquecem outras coisas de forma diferente. Só sabe o que funciona do outro lado de uma parede ou limite?
• Restrições de espaço: Determine quanta estrutura influencia a área de transferência de calor geral que se pode criar devido a limites de espaço. Opções compactas, como trocadores de calor de placas, funcionam melhor onde o espaço é limitado. No entanto, certifique-se de que haja área de transferência de calor suficiente em tudo mais usado.
• Sensibilidade à queda de pressão: Processos sensíveis a quedas de pressão exigem trocadores compactos eficientes com pequena resistência. Os tipos de placa e espiral são boas opções aqui devido aos seus canais estreitos.
• Restrições de orçamento: Descubra quanto dinheiro foi orçado inicialmente e, finalmente. Use unidades de casco e tubo para projetos de baixo orçamento porque elas são simples e custam menos. Gaste mais em trocadores compactos complexos se o orçamento for maior para suportar condições ambientais difíceis.

Trocador de calor ideal Q & A

P1. Qual é o principal objetivo do trocador de calor?

R1. O principal objetivo de um trocador de calor é transferir calor entre dois fluidos sem misturá-los.

P2. Quais são as duas principais partes de um trocador de calor?

R2. As duas principais partes de um trocador de calor ideal são o lado quente e o lado frio.

P3. Quais são os sinais de um trocador de calor com defeito?

R3. Os sinais de um trocador de calor com defeito incluem uma temperatura dos gases de escape flutuante, um aumento incomum nas contas de energia e sinais de rachaduras ou corrosão ao longo do trocador de calor.

P4. Quais são os benefícios dos trocadores de calor?

R4. Os trocadores de calor melhoram a eficiência energética reciclando o calor. Eles reduzem as emissões de gases de efeito estufa e reduzem os custos de energia.
