Alimentador vibratório em forma de tigela

Tipos de Alimentadores Vibratórios de Prato

Um alimentador vibratório de prato é uma máquina industrial que orienta e alimenta peças para uma linha de montagem ou processo de fabricação. Os alimentadores de prato são úteis quando há necessidade de alimentação de alta velocidade de peças pequenas que precisam ser orientadas de uma maneira específica. Eles são geralmente usados para alimentar peças pequenas em grandes volumes. As seguintes variedades de alimentadores de prato existem:

• Alimentador de Prato Cônico

  Os cones são montados em uma plataforma vibratória, que normalmente vibra em um nível entre 100 e 300 Hz. As peças são alimentadas em um funil na base do cone, onde são então vibradas para cima pelas laterais, com a gravidade e o atrito fazendo com que rolem para baixo.

• Alimentadores de Prato Huntington

  Os alimentadores de prato Huntington têm uma orientação semelhante aos alimentadores de prato cônicos, mas são retangulares em vez de circulares. Os alimentadores Huntington são melhores para produtos com bordas ou que precisam ser alimentados em uma orientação específica.

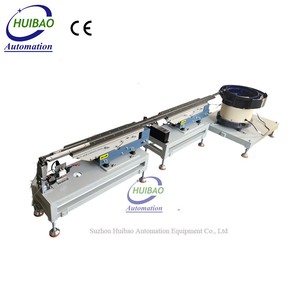

• Alimentadores Vibratórios Lineares

  Este é outro tipo de alimentador de prato que não usa um prato para armazenar e alimentar itens. Em vez disso, eles usam canais lineares para mover itens ao longo de um caminho. O item se move ao longo do canal graças às vibrações e pode ser usado para alimentar itens em linhas de montagem.

• Alimentadores de Passo

  Os alimentadores de passo são semelhantes aos alimentadores vibratórios lineares, mas eles movem itens ao longo usando passos em vez de vibrações. A principal diferença entre os alimentadores de passo e os alimentadores lineares é um conjunto de degraus que levantam as passagens um após o outro para deixar cair o item.

• Sistemas de Alimentação Flexíveis

  Os sistemas de alimentação flexíveis consistem em uma combinação de diferentes tipos de alimentadores, incluindo alimentadores de prato, vibratórios e de escape. Os diferentes tipos de alimentadores são conectados por meio de uma série de trilhos flexíveis que podem mudar facilmente para se adaptar a requisitos específicos de alimentação. A principal vantagem dos sistemas de alimentação flexíveis é que eles podem ser facilmente modificados para se adaptar a diferentes requisitos de alimentação.

Especificações e manutenção de alimentadores vibratórios de prato

• Capacidades

  A quantidade que os alimentadores vibratórios de prato podem transportar a cada hora é chamada de capacidade. Eles podem espalhar peças individuais úteis para a indústria de máquinas, por exemplo, fixadores de 15.000 a 60.000 unidades por hora. No entanto, as quantidades variam principalmente dependendo do tamanho dos pratos alimentadores e do tamanho das peças.

• Tamanhos

  Os pratos alimentadores de parede reta geralmente têm de 6 a 120 polegadas de diâmetro e as proporções altura-diâmetro são de cerca de 0,5 a 0,75. A altura do prato tem que se adequar à contagem de peças necessária. Para outras formas de prato, como o estilo funil, as dimensões são maiores porque o prato afunila o funil se alarga.

• Frequência

  Isso se refere à velocidade em que os pratos alimentadores vibratórios vibram. É geralmente medido em Hertz (Hz). Normalmente, os alimentadores vibratórios vibram em frequências entre 30 e 80 Hz. Frequências mais baixas produzem movimentos maiores das peças, enquanto as mais altas são adequadas para transportar peças menores rapidamente.

• Materiais

  Os pratos são construídos a partir de diferentes tipos de materiais, o que os torna adequados para uma ampla gama de aplicações. Por exemplo, o alumínio é leve, desvia a energia conforme necessário e é adequado para peças de peso baixo a médio, o que o torna competitivo para muitas aplicações. O aço inoxidável é usado onde a resistência química, a tolerância a temperaturas mais altas e a durabilidade estão em jogo. Existem dois tipos, o tipo 304 para uso normal e o 316, que possui maior tenacidade e resistência à corrosão.

• Contorno

  O formato ou caminho que os alimentadores vibratórios dão às peças para que possam ser montadas é chamado de contorno. Técnicos ou engenheiros geralmente projetam o alimentador vibratório de prato considerando a geometria única das peças e os requisitos da indústria de máquinas.

Manutenção

Para obter feedback constante dos alimentadores de prato por anos, algumas dicas os ajudarão a manter a forma por muito tempo. A primeira dica de manutenção é usar um sistema de lubrificação que adicione graxa aos pontos de pivô do alimentador.

Em segundo lugar, eduque e treine os funcionários sobre o uso adequado e as práticas de alimentação para esses alimentadores. Terceiro, verifique todos os componentes de hardware mensalmente e substitua as peças do alimentador vibratório sempre que houver sinais de desgaste ou fadiga. Se usado corretamente, os alimentadores vibratórios podem lidar com muitos fixadores na indústria de máquinas com menores custos operacionais e de manutenção.

Cenários

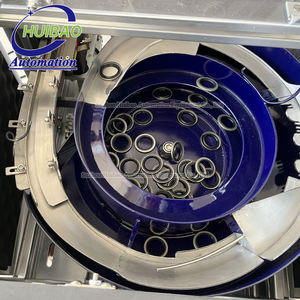

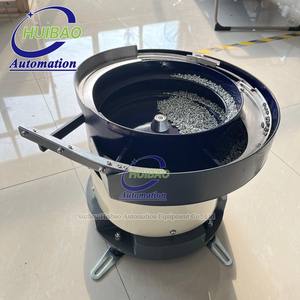

Os alimentadores vibratórios de prato têm várias aplicações em diferentes setores. Um dos usos mais notáveis dos alimentadores de prato é em linhas de montagem, particularmente nas indústrias automotiva e eletrônica. Os alimentadores de prato podem orientar fixadores como parafusos e clipes de uma maneira específica para montagem fácil e rápida. Trabalhar com um grande número de peças idênticas é uma especialidade dos alimentadores vibratórios.

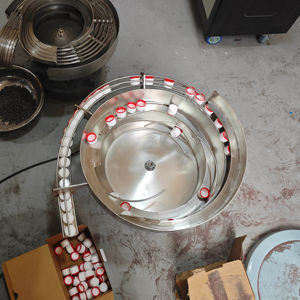

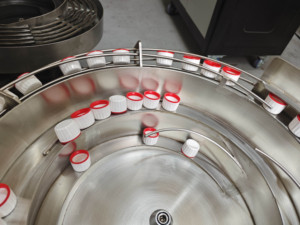

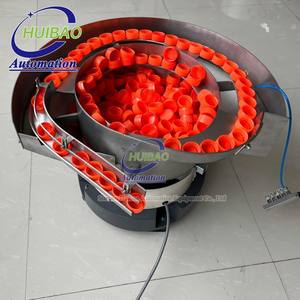

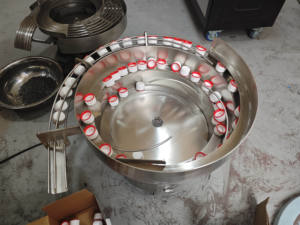

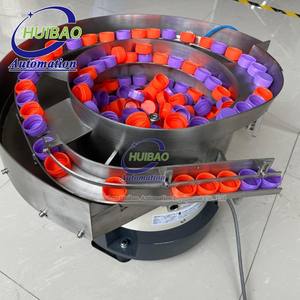

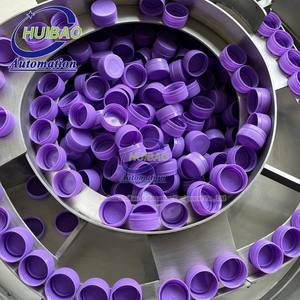

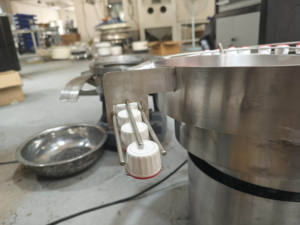

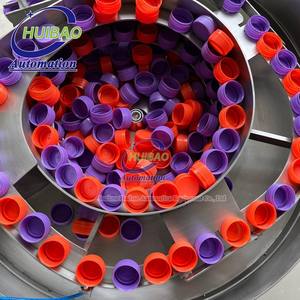

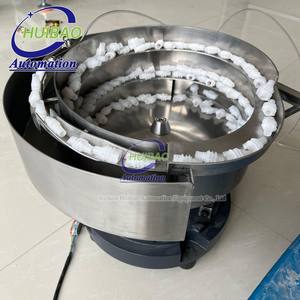

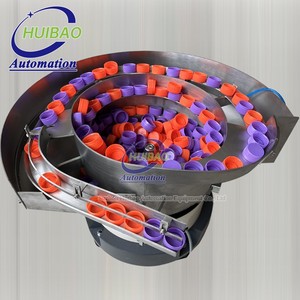

Muitas indústrias de manufatura atuais dependem dos alimentadores de prato para assistência no processo de embalagem. Os alimentadores de prato podem orientar e alimentar eficientemente diferentes tipos de produtos, recipientes e fechamentos em máquinas de embalagem. Exemplos são garrafas, tampas e mesas farmacêuticas. Essa alimentação precisa ajuda a reduzir o envolvimento humano, o que torna o processo mais rápido.

As indústrias médica e farmacêutica fazem uso intensivo de alimentadores de prato em suas operações. Os alimentadores de prato são frequentemente usados para alimentar e orientar pílulas, dispositivos médicos, frascos e outros produtos de saúde. Como esses setores são regidos por rígidos requisitos regulatórios, os alimentadores de prato usados neles devem ser muito limpos e operar com baixo nível de ruído.

Outra aplicação dos alimentadores de prato é na indústria alimentícia. Eles geralmente alimentam e orientam embalagens de alimentos, garrafas e recipientes, e o fazem cumprindo os rigorosos padrões de segurança alimentar.

Finalmente, os alimentadores vibratórios de prato são usados para classificação. Esses alimentadores são projetados e ajustados para vibrar em uma determinada frequência, o que faz com que objetos mais leves e mais leves se movam e permaneçam em diferentes áreas do alimentador. Esse tipo de alimentador de prato é usado principalmente na classificação de frutas e vegetais.

Como escolher alimentadores vibratórios

Como os alimentadores vibratórios são construídos sob medida para as necessidades específicas do cliente, é essencial procurar um fornecedor ou fabricante que possa construir o prato de alimentação com base no material, tamanho, peso e outros requisitos específicos de alimentação da configuração de máquinas na indústria.

Embora as seguintes personalizações possam ser feitas, ainda é necessário verificar a compatibilidade do item com o sistema de máquinas em uso.

• Diâmetro e altura

  Os pratos alimentadores vêm em diferentes diâmetros, de pratos pequenos com diâmetro inferior a 1 pé a grandes pratos industriais com diâmetros de vários pés. A altura do prato também é variável. As dimensões podem ser modificadas de acordo com os requisitos da indústria. O tamanho deve ser tal que se encaixe facilmente na tarefa do alimentador sem causar qualquer travamento ou entupimento no sistema de máquinas.

• Materiais do prato

  Os pratos alimentadores podem ser feitos de plástico, aço inoxidável ou aço carbono, dependendo do uso específico da indústria. O aço inoxidável é o material mais escolhido porque é resistente e pode durar muito tempo. No entanto, se a sensibilidade química ou a qualidade antiestática for necessária na indústria, revestimentos especiais podem ser aplicados ao aço para atingir esse objetivo. Se um material leve e de baixo custo for necessário para executar a tarefa de alimentação, plástico de polímero especializado é usado.

• Orientação

  O design e a forma do sistema alimentador vibratório são escolhidos de acordo com os requisitos de orientação do item. Por exemplo, se um item deve ser colocado de cabeça para baixo ou de cabeça para cima ou voltado para frente ou para o lado. Por exemplo, parafusos pequenos podem ser alimentados lateralmente para máquinas, enquanto a posição frontal e vertical é necessária para lentes de câmera.

• Sistema de acionamento

  O sistema de acionamento usado para alimentar o prato do alimentador também é variável. Em alguns casos, é usado um motor CC, e em outros, um motor CA é preferido. Alguns modelos possuem um acionamento eletromagnético e outros tipos de sistemas de acionamento. A preferência dependerá do ambiente de trabalho e dos requisitos do item.

P&R

P1: Como funciona um alimentador de prato?

A1: Os pratos alimentadores de peças vibratórias são agrupados e acionados por um motor que os coloca em movimento, o que também pode ser algo como um compressor de ar. Os itens sobem a inclinação, sendo classificados e colocados em ordem até chegarem ao local onde serão entregues, outra máquina, a mão de uma pessoa, etc.

P2: Quais são as partes de um alimentador de prato?

A2: O alimentador vibratório consiste nas seguintes partes principais: o prato, a trilha, o acionador e a base ou conjunto de suporte. A base ou conjunto de suporte é geralmente feita de polímero ou qualquer outro material que amorteça as vibrações e garanta que o item na trilha se mova suavemente.

P3: Quais são as limitações dos alimentadores de prato?

A3: As principais desvantagens de usar um alimentador de prato são a flexibilidade limitada na apresentação de peças, o potencial de desgaste e rasgo em peças delicadas e a necessidade de manutenção regular para garantir o bom funcionamento.

P4: Quais são os diferentes tipos de alimentadores de prato?

A4: Algumas alternativas ao alimentador de prato são os funis de peças, transportadores vibratórios de cavacos ou sensores infravermelhos e controladores lógicos programáveis que podem classificar e organizar peças. Outros dispositivos que podem classificar peças são alimentadores lineares que usam acionamentos por correia e alimentadores lineares eletromagnéticos.
